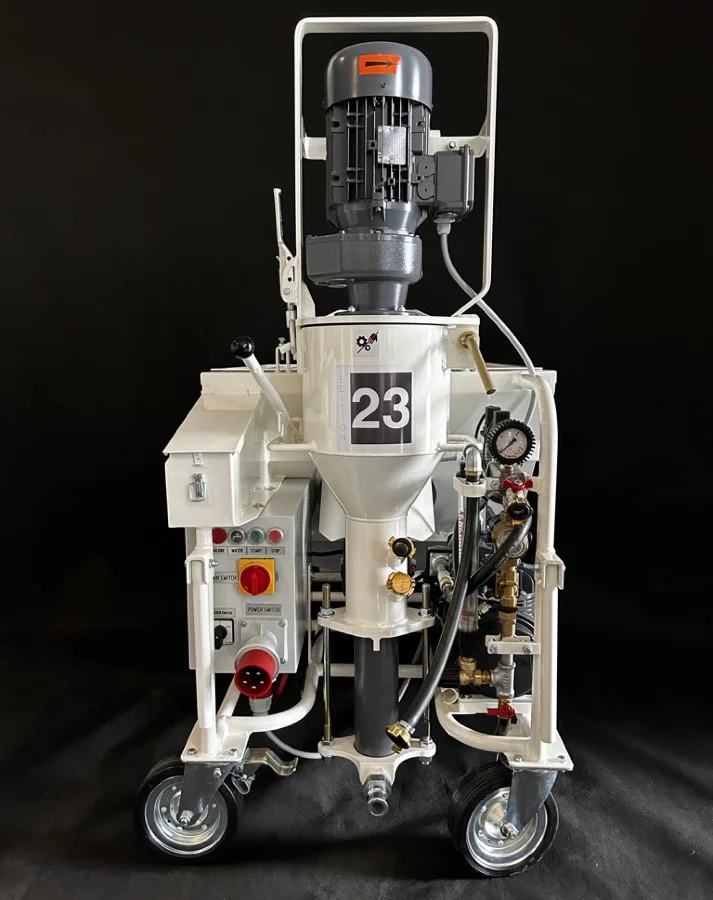

Agregat Tynkarski BAPRO one EDITION23 400V

Dla brygad tynkujących maszynowo z suchych mieszanek. W serii BAPRO one wystarcza trzyosobowa brygada, a samą maszynę obsługuje jedna osoba.

• Roboty wewnątrz budynku. Szerokość 72 cm mieści się w otworze drzwiowym, a kolumnę i kompresor zdejmuje się z ramy – maszynę wnosisz na kondygnację w częściach.
• Place z przyłączem 400 V. Wtyk 5 × 32 A i 25-metrowy kabel pozwalają odejść dalej od rozdzielnicy.
• Duże powierzchnie tynków cementowych. Wyższa prędkość mieszania daje szybszy natrysk, czyli więcej metrów kwadratowych w tym samym czasie.

Zestaw stator/rotor jest przewidziany do tynków gipsowych, cementowo-wapiennych i cementowych z suchych mieszanek workowanych – na ściany zewnętrzne i wewnętrzne. Kompresor 250 l/min dobrano pod tynki cementowe i cementowo-wapienne, bo te wymagają dużej ilości powietrza.

Maszyna pracuje wyłącznie z materiałem suchym. Mokrych zapraw z betoniarki, klejów i płynnych posadzek nie podaje – do tego służy technologia STRONG MAX, której ta wersja nie ma.

Worek rozcinasz na zębniku kraty zasypowej i zsypujesz materiał do zasobnika; przy wysokości zasypu 90 cm podnosisz go do pasa, nie nad głowę. Koło podawcze z osobnym motoreduktorem 0,61 kW dozuje materiał do kolumny; na panelu wybierasz tryb AUTOMATYCZNE, 0 albo RĘCZNE.

W kolumnie mieszadło łączy materiał z wodą z zaworu elektromagnetycznego; jej ilość ustawiasz zaworem iglicowym i odczytujesz na wodomierzu 150–1500 l/h. Zaprawę przejmuje pompa ślimakowa i tłoczy wężem do szprycy, gdzie strumień rozbijany jest powietrzem. Zawór powietrza znajduje się na szprycy, a wyłącznik ciśnieniowy uruchamia i zatrzymuje pracę maszyny – bez podchodzenia do skrzynki sterowniczej. Po pracy czyścisz komorę mieszającą i spuszczasz wodę z armatury.

Napęd

Motoreduktor 6,05 kW przy 416 obr./min napędza mieszadło i ślimak. Wykonanie BAP01 to utwardzony wał i wzmocnione łożyskowanie stożkowe – te jednostki projektujemy pod wymagające tynki na bazie cementu. Motoreduktor ma automatyczny odpowietrznik oleju, a czujnik przechyłu jest zabezpieczeniem napędu.

Skrzynka sterownicza

Wyłącznik główny, START, STOP, WODA, lampka AWARIA i przełącznik zasobnika są na przednim panelu, w technologii LED – odpornej na wstrząsy, z czytelnym oznakowaniem. Drzwiczki zamyka się na kluczyk i mają gumową uszczelkę, która chroni automatykę przed kurzem i wilgocią; celowo nie montujemy na nich żadnych elementów, żeby ich nie uszkodzić. Gniazdo 32 A montowane poziomo nie nadpala styków i nie daje się wyrwać.

Kompresor

BAP400 jest bezolejowy, membranowo-tłokowy, 0,9 kW: 250 l/min zasysania przy 0 bar, maksymalne ciśnienie robocze 5,5 bar. Brak oleju to brak jego wymiany i brak oleju w powietrzu podawanym do zaprawy, a obsługa operatora to dwa filtry w kasetach wyciąganych bez narzędzi. Sprężarkę o masie 23 kg zdejmuje się z półki za uchwyt – lżejszą maszynę przenoszą dwie osoby.

Układ wodno-powietrzny

Moduł ze stali nierdzewnej eliminuje korozję układu. W serwisie ważniejsze jest to, że reduktor, zawór elektromagnetyczny 42 V, zawór iglicowy, manometr i czujniki są osobnymi elementami – wymieniasz jeden, nie cały blok. Woda idzie przez dwa sita: przy pompie i w reduktorze ciśnienia. Manometr 0–16 bar ma zaznaczoną na czerwono strefę zbyt niskiego ciśnienia, więc od razu widzisz, czy przerwa to sprawa ciśnienia wody.

Pompa ślimakowa

Katalog podaje zestawy stator/rotor o wydajności 12,5, 21 albo 34 l/min przy 400 obr./min: mniej przy drobnych robotach, więcej przy dużych powierzchniach. Zestaw jest zużywalny; w serii one wymienia się go po kilku tysiącach m². W komplecie jest uchwyt do wkręcania i wykręcania rotora.

Rama i mobilność

Rama stoi na czterech pełnych kołach gumowych obracanych o 360°, z hamulcem – maszyna zmienia kierunek w miejscu, a hamulec blokuje ją na stanowisku. Uchwyty transportowe są z pełnego pręta, nie z rury, a maszynę o masie 230 kg rozkłada się na części, żeby wnieść ją w pionie.

Osprzęt roboczy

Szpryca 100 cm o średnicy 25 mm pozwala dojść do góry ściany bez podestu, a złącze obrotowe nie skręca węża przy przechodzeniu wzdłuż ściany. Wąż materiałowy o średnicy 25 mm, na 40 bar, długości 10 m jest z gumy trudno ścieralnej w kolorze białym, ze złączami camlock zakuwanymi hydraulicznie – biel, jak podaje BAPRO, ogranicza nagrzewanie węża i ślady na ścianach. W komplecie są też węże: powietrzny 1/2″ 11 m, wodny 3/4″ 25 m i wodny 1/2″ 5 m z dyszą zraszającą.

• one 400 V i one PLUS 400 V – w tabeli różnic modeli mają ten sam motoreduktor 6,05 kW oraz zestaw stator/rotor BAPRO SIŁA, czyli 21 l/min przy 400 obr./min.
• Wersje 230 V – falownik NORD z regulacją obrotów, motoreduktor główny 6,05 kW o 236 obr./min, kompresor BAP230 i przejściówka 230/400 V.
• Warianty STRONG MAX – przełącznik trybu pracy i nakładka na mokry materiał, więc podają też mokre zaprawy betoniarkowe, kleje i płynne posadzki.
• INIEKCJE MAX 400 V – inna maszyna: bez kompresora, z samą armaturą wodną i manometrem ciśnienia zaprawy.
• EDITION23 ME 400 V (eksport) – wąż materiałowy 35 mm o długości 13,3 m, szpryca 35 mm i pompa wody M80 0,75 kW zamiast zestawu 25 mm.

Jakiego zasilania potrzebuje maszyna?

Trójfazowego 400 V; przyłącze to wtyk 5 × 32 A, w komplecie kabel 5 × 4 mm² o długości 25 m. Całkowitego poboru mocy w karcie nie podajemy – mamy udokumentowane samo przyłącze. Zadzwoń pod 606 914 040, podamy po sprawdzeniu.

Od czego zależy wydajność?

Od zestawu stator/rotor: katalog podaje 12,5, 21 i 34 l/min przy 400 obr./min, a zakres deklarowany dla maszyny to 4–80 l/min.

Czy maszyna wejdzie do budynku?

Szerokość 72 cm mieści się w standardowym otworze drzwiowym, a na kondygnację wnosi się ją w częściach – po zdjęciu kompresora i kolumny mieszającej.

Czy podam nią mokrą zaprawę z betoniarki?

Nie. Ta wersja pracuje z suchymi mieszankami workowanymi – mokre zaprawy, kleje i płynne posadzki wymagają wariantu STRONG MAX.

Jak powtórzyć tę samą konsystencję następnego dnia?

Przepływ wody reguluje zawór iglicowy, a wartość odczytujesz z wodomierza 150–1500 l/h. Ustawienie dla danego tynku zapisujesz i odtwarzasz.
