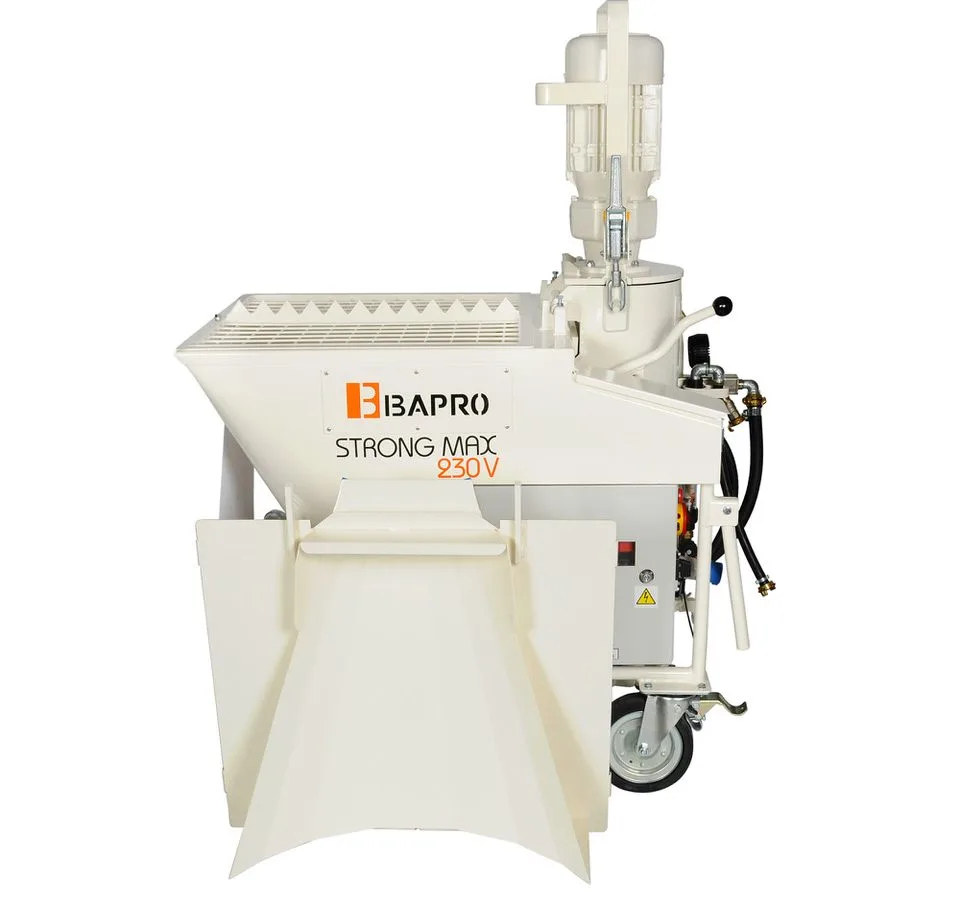

Agregat Tynkarski BAPRO one 230V STRONG MAX

Dla ekip bez pewnego zasilania siłowego na budowie, które robią więcej niż jeden rodzaj prac:

• remonty i wykończenia w budynkach zamieszkanych, gdzie do dyspozycji jest zwykły obwód 230 V na B20;
• obiekty bez rozdzielni albo na etapie, na którym siła nie jest jeszcze wyprowadzona;
• tynkowanie łączone z gładziami, klejeniem i wylewkami – jedna maszyna zamiast agregatu i osobnej pompy do mas mokrych.

W trybie mieszarko-pompy: tynki gipsowe, wapienno-gipsowe, wapienne i cementowo-wapienne, tynki podkładowe (obrzutki), tynki lekkie, modernizacyjne i renowacyjne, anhydrytowe masy podłogowe i samopoziomujące podkłady podłogowe, mineralne tynki strukturalne oraz materiały ogniotrwałe.

W trybie pompy dochodzą materiały, których nie sypie się z worka: zaprawy klejowe, gładzie szpachlowe, tynki elewacyjne i dekoracyjne, płynne posadzki oraz zaprawa cementowo-wapienna z betoniarki. Do części z nich dobiera się osprzęt: pompę BAPRO SIŁA MAX green, szprycę ze sterowaniem ciśnieniowym z dyszami 4, 6 i 8 mm oraz płaską, a do kleju końcówkę z zaworem kulowym. Do płynnych posadzek dobieramy zestaw wylewkowy pompy – stator /0196 i rotor z płetwą /0206 – oraz mieszalnik BAPROMIX (/0318).

Worek rozcina zębnik kraty nad koszem. Z zasobnika koło podające, napędzane osobnym motoreduktorem, dozuje mieszankę do komory mieszającej. Woda idzie tam przez reduktor z wyjmowanym sitem, zawór elektromagnetyczny 42 V, wodomierz i zawór iglicowy do nastawy przepływu 150–1500 l/h. Armatura jest umieszczona z przodu maszyny, więc dozowanie wody jest cały czas na widoku.

Zaprawę przejmuje pompa ślimakowa i tłoczy wężem 25 mm do szprycy. Na końcówce materiał spotyka powietrze z kompresora i wychodzi dyszą stożkową 12 mm. Zawór powietrza przy szprycy steruje sprężarką: wyłącznik ciśnieniowy wyłącza ją przy przerwie w natrysku, co wydłuża jej żywotność.

W trybie samej pompy przełącznik odcina dozowanie wody, a gotową masę wlewa się przez adapter na mokry materiał. Zaprawa nie jest mieszana, tylko tłoczona dalej tą samą drogą.

Napęd

Dwa motoreduktory NORD w wykonaniu specjalnym: BAP01 napędza mieszanie i pompę, BAP02 koło podawcze. Utwardzony wał i wzmocnione łożysko odpowiadają na obciążenie, jakie daje ciągłe mieszanie zapraw na bazie cementu, automatyczny odpowietrznik oleju obsługuje przekładnię, a czujnik przechyłu pełni funkcję zabezpieczenia. Silniki są trójfazowe 400 V i pracują przez falownik – dzięki przetwornicy maszyna daje moc i wydajność maszyn trójfazowych z jednej fazy.

Skrzynka sterownicza

Kaseta 230 V zamykana na kluczyk i uszczelniona gumą ogranicza dostęp osób postronnych oraz wnikanie pyłu i wilgoci. Główne gniazdo przyłączeniowe jest poziome i naprowadzające, więc nie wyrywa się i nie nadpala. Falownik Nord z potencjometrem daje płynną regulację obrotów, a opóźniony start silników ogranicza pobór prądu rozruchowego.

Kompresor

Bezolejowy, membranowo-tłokowy BAP230 o wydajności 250 l/min: bez wymiany oleju i bez zaolejenia powietrza idącego do natrysku. Obsługa to dwa wkłady filtracyjne wysuwane bez narzędzi. Sprężarka stoi na własnej półce, ma uchwyt i waży 23 kg, więc zdejmuje się ją osobno.

Układ wodno-powietrzny

Armatura jest zbudowana na krótkim module ze stali nierdzewnej, a reduktor, zawór elektromagnetyczny, zawór iglicowy, manometr i wyłączniki ciśnieniowe to osobne części z kodami – uszkodzony podzespół wymienia się pojedynczo, bez całego bloku. Woda przechodzi dwa stopnie filtracji: sitko stożkowe przy pompie i sito w reduktorze, co chroni aparaturę, w szczególności reduktor ciśnienia i zawór elektromagnetyczny.

Pompa ślimakowa

W standardzie BAPRO SIŁA MAX 230 V blue: stator i rotor o wydajności 24 l/min przy 400 obr./min, do tynków gipsowych i cementowo-wapiennych. Do klejów, gładzi i tynków elewacyjnych zakłada się parę green, do posadzek płynnych zestaw wylewkowy. Zakres 4–40 l/min zależy więc nie tylko od nastawy falownika, ale i od doboru stator-rotor.

Rama i mobilność

Maszyna dzieli się na siedem zespołów – od kolumny mieszającej po adapter na mokry materiał – i każdy ma w katalogu własną listę części. Kolumnę można ściągnąć i odchylić, kompresor zdjąć – maszynę wnoszą wtedy dwie osoby. Uchwyty transportowe z pełnego pręta są składane, a szerokość 720 mm daje swobodę przemieszczania. Koła mocowane płaszczyznowo, a nie na trzpieniu, rzadziej wyłamują się przy przeciążeniu.

Osprzęt roboczy

Wąż materiałowy 25 mm jest z gumy trudnościeralnej na 40 bar i ma obrotowe złącze camlock: lanca swobodnie zmienia kąt, wąż się nie załamuje i nie trzeba go przekładać. Szpryca 100 cm ze sterowaniem powietrzem i główką kątową ułatwia prowadzenie natrysku.

Seria BAPRO one to maszyny 400 V (one 400 V, EDITION23, PLUS, MAX, STRONG MAX oraz INIEKCJE MAX) i jednofazowe one 230 V oraz one 230 V STRONG MAX. Ten model jako jedyny łączy jedną fazę z technologią STRONG MAX.

W porównaniu z BAPRO one 230V ma ten sam napęd, kompresor BAP230, pompę BAPRO SIŁA MAX 230 V i kasetę 230 V. Różnią je dwie rzeczy: adapter na mokry materiał oraz przełącznik trybu pracy – w one 230 V na jego miejscu jest zaślepka przycisku. Bez nich maszyna tłoczy wyłącznie fabrycznie suche mieszanki.

W porównaniu z BAPRO one STRONG MAX 400 V idea dwóch trybów jest ta sama, inne są osiągi: motoreduktor główny o niższych obrotach (236 wobec 416 obr./min), koło podawcze 22 wobec 29 obr./min, kompresor BAP230 zamiast BAP400, kaseta 230 V z falownikiem w miejsce kasety 400 V z gniazdem 5x32A. Tutaj wydajność to 4–40 l/min i podawanie do 30 m; maszyny trójfazowe dają więcej: one PLUS 400 V to 8–80 l/min i podawanie do 50 m. Warianty one 400 V, one PLUS 400 V i one MAX 400 V są wyłącznie mieszarko-pompami: w ich listach części nie ma adaptera na mokry materiał.

Czy maszyna zadziała na zwykłym obwodzie 230 V?

Tak, przy zabezpieczeniu B20 – bez gniazda siłowego i bez charakterystyki C. Gdy na budowie jest gniazdo siłowe, można z niego skorzystać przez przejściówkę 230/400 V z wyposażenia.

Czy da się podawać gotowy klej albo gładź z wiadra?

Tak, to sens technologii STRONG MAX. Przełącznik przestawia maszynę w tryb samej pompy, a masę wlewa się przez adapter na mokry materiał. Do klejów i gładzi warto dobrać pompę SIŁA MAX green oraz szprycę ze sterowaniem ciśnieniowym.

Czy maszynę można zasypywać z silosu?

Tak, przez pneumatyczny podajnik zapraw. Do bezobsługowego zasypu służy pokrywa przeciwpyłowa z workami filtracyjnymi; w opcjach jest też sonda stanu napełnienia materiału wraz z 50-metrowym kablem sterującym.
