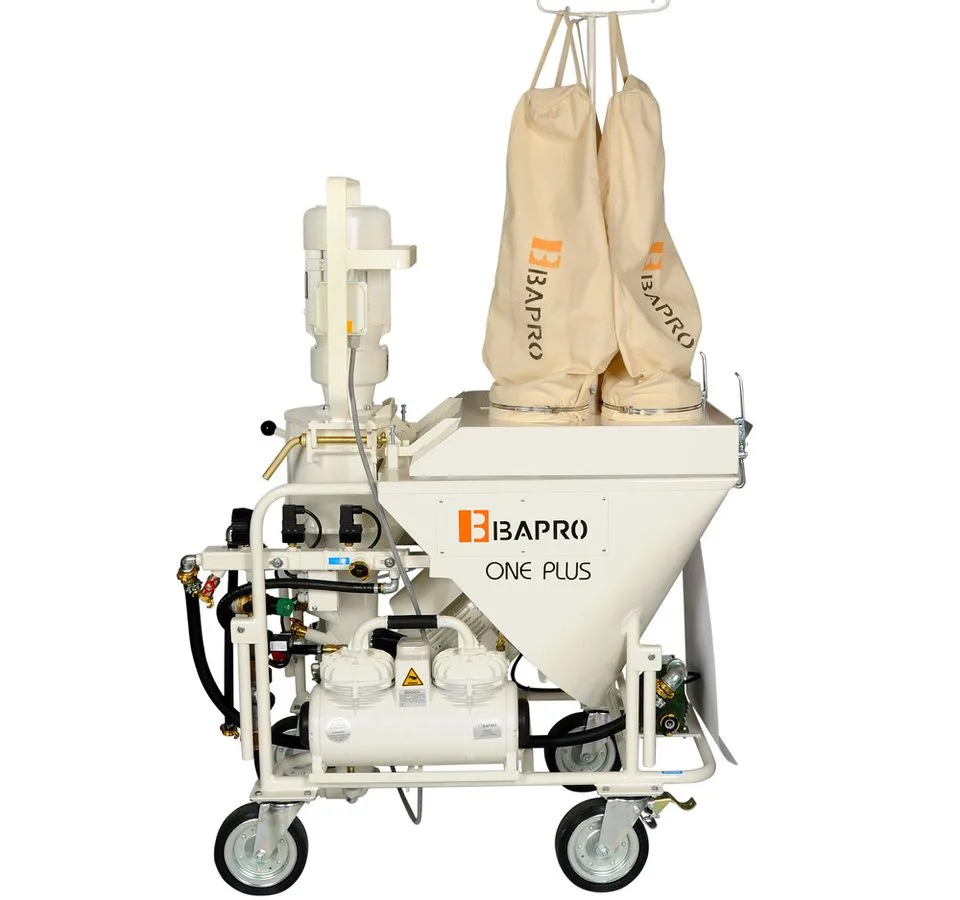

Agregat Tynkarski BAPRO one PLUS 400V

• Tynkowanie kondygnacji z jednego stanowiska. Przy zasięgu do 50 m i wężu materiałowym 15 m brygada obsługuje kilka pomieszczeń bez przenoszenia agregatu.
• Budowy z niestabilnym ciśnieniem wody. Maszyna wymaga na przyłączu minimum 2,5 bar; wbudowana pompa stabilizuje to ciśnienie i zapewnia ciągłość pracy.
• Tynki cementowe i cementowo-wapienne. Motoreduktory w wykonaniu specjalnym BAPRO projektujemy pod wymagające tynki na bazie cementu.
• Duże powierzchnie z silosem. Po doposażeniu agregat współpracuje z podajnikiem pneumatycznym BAPRO 140T i pobiera mieszankę z silosu bezpyłowo.

Agregat pracuje wyłącznie na fabrycznie suchych, gotowych mieszankach do zastosowania maszynowego: tynki gipsowe, wapienno-gipsowe, cementowo-wapienne i cementowe, podkładowe (obrzutki), lekkie, modernizacyjne i renowacyjne, dekoracyjne oraz tynki wykończeniowe (finish coat). Poza tynkami płynne jastrychy, jastrychy anhydrytowe i samopoziomujące, zaprawy klejowe i materiały ogniotrwałe.

Maszyna nie przetwarza mokrych zapraw z betoniarki – adapter na materiał mokry ma model BAPRO one STRONG MAX 400 V.

Worek rozcina się na kracie zasypowej z zębnikiem i wsypuje do zasobnika 130 l. Koło podające, z własnym motoreduktorem 0,61 kW o 29 obr./min, dozuje mieszankę do komory mieszającej, gdzie łączy się z wodą. Ilość wody ustawia się wodomierzem 150–1500 l/h i zaworem iglicowym, a manometr wody 0–16 bar ma czerwoną strefę ostrzegawczą.

Zaprawę przejmuje pompa ślimakowa i tłoczy ją wężem 25 mm na 40 bar do lancy, a powietrze do rozbicia strugi podaje kompresor na pokładzie. Natrysk włącza zaworek powietrza na lancy, więc operator nie chodzi do maszyny. Wyłącznik ciśnieniowy sam odcina sprężarkę, gdy nie jest potrzebna.

Napęd

Główny motoreduktor NORD 6,05 kW o 416 obr./min napędza mieszanie i pompowanie, osobny NORD 0,61 kW o 29 obr./min – koło podające. Oba w wykonaniu specjalnym BAPRO (BAP01, BAP02): hartowane wały, wzmocnione łożyskowanie i przełożenia pod większy moment – projektujemy je pod wymagające tynki na bazie cementu. Automatyczny odpowietrznik oleju odprowadza nadciśnienie z przekładni przy pracy ciągłej, a czujnik przechyłu silnika głównego jest elementem bezpieczeństwa.

Skrzynka sterownicza

Kaseta jest hermetycznie zamykana, z gumową uszczelką i zamkiem na kluczyk, a w środku pracuje automatyka przemysłowa EATON; obwody sterowania zasila transformator 42 V. Gniazdo przyłączeniowe 32 A jest pięciopinowe i poziome, więc kabel ciągnięty po budowie nie wyrywa wtyku i styki się nie nadpalają. Wyłącznik główny ma wskaźnik kierunku faz – błędne podłączenie widać przed uruchomieniem.

Kompresor

Bezolejowa sprężarka membranowo-tłokowa BAP400: 0,9 kW, 250 l/min, maksymalne ciśnienie robocze 5,5 bar. Nie ma w niej oleju do uzupełniania ani wymiany, a serwis operatora to kontrola i wymiana dwóch wkładów filtracyjnych. Stoi na własnej półce w ramie, waży 23 kg i ma uchwyt – na czas transportu zdejmuje się ją z maszyny.

Układ wodno-powietrzny

Armatura to zintegrowany w ramie moduł ze stali nierdzewnej, w którym reduktor ciśnienia, zawór elektromagnetyczny, zawór iglicowy i czujniki ciśnienia są osobnymi komponentami – awaria jednego to wymiana tego elementu, nie całego bloku. Wodę filtrują dwa wyjmowane filtry siatkowe: sitko stożkowe przy pompie i sito w reduktorze ciśnienia. Podwójna filtracja chroni armaturę, w szczególności reduktor ciśnienia i zawór elektromagnetyczny.

Pompa ślimakowa

W standardzie zestaw BAPRO SIŁA w oznaczeniu białym D6-3, do tynków gipsowych i cementowo-wapiennych; katalog podaje dla niego 21 l/min przy 400 obr./min. Wydajność zmienia się przez wymianę pary stator–rotor: dostępne są SIŁA MAX szary o tych samych 21 l/min oraz SIŁA W zielony i żółty o 34 l/min.

Rama i mobilność

Uchwyty transportowe są z pełnych prętów stalowych, nie z rur. Koła gumowe obracają się o 360° i są mocowane na płaskiej podstawie, a nie na trzpieniu – przy przeciążeniu lub niewłaściwym transporcie mocowanie nie wyłamuje się; hamulec blokuje maszynę w miejscu. Kolumnę mieszającą i kompresor da się zdemontować, dzięki czemu maszynę przenoszą dwie osoby, także po schodach.

Akcesoria robocze

Węże są z gumy trudnościeralnej: materiałowy 25 mm na 40 bar i powietrzny 1/2″ na 20 bar, ze szybkozłączami camlock i GEKA. Męskie złącze materiałowe jest obrotowe – wąż nie załamuje się przy zmianie kąta pracy i nie trzeba go przekładać ani obwijać. Lanca 100 cm ma główkę skośną i wymienną dyszę stożkową 12 mm; pod inny materiał zmienia się ją na 10 lub 14 mm.

BAPRO one, one PLUS i one MAX 400 V mają wspólną listę części zamiennych; STRONG MAX i INIEKCJE MAX mają w katalogu własne. Różnice siedzą w wyposażeniu:

• BAPRO one 400V – ten sam napęd, krótszy osprzęt: wąż materiałowy 10 m i powietrzny 11 m.
• BAPRO one MAX 400 V – zestaw stator–rotor BAPRO SIŁA MAX zamiast SIŁY, która jest w PLUS.
• BAPRO one STRONG MAX 400 V – dodatkowo adapter na materiał mokry; schemat automatyki przewiduje dla tej odmiany przełącznik trybu pompa / mieszarko-pompa. Do zapraw z betoniarki, gładzi, klejów i płynnych posadzek.
• BAPRO one INIEKCJE MAX 400 V – do iniekcji: bez kompresora i armatury powietrznej, z manometrem ciśnienia zaprawy i kołem podającym 22 obr./min.
• BAPRO one 230V – zasilanie 230 V z falownikiem NORD; motoreduktor główny pracuje na 236 obr./min zamiast 416, a koło podające na 22 obr./min.

Czy zmieszam w niej zaprawę z betoniarki?

Nie. PLUS jest przewidziana wyłącznie na fabrycznie suche mieszanki maszynowe. Do materiałów mokrych jest osobny model – BAPRO one STRONG MAX 400 V z adapterem na materiał mokry.

Jak ustawia się wydajność w wersji 400 V?

Doborem pompy ślimakowej, czyli pary stator–rotor. Katalog podaje 21 l/min dla statorów SIŁA biały i SIŁA MAX szary oraz 34 l/min dla SIŁA W zielony i żółty, przy 400 obr./min.

Co dajemy poza maszyną?

Gwarancję 5 lat, darmową dostawę na terenie Polski, bezpłatne szkolenie operatorów i rozruch maszyny, a dalej serwis gwarancyjny i pogwarancyjny oraz części rozpisane na pojedyncze kody katalogowe.
