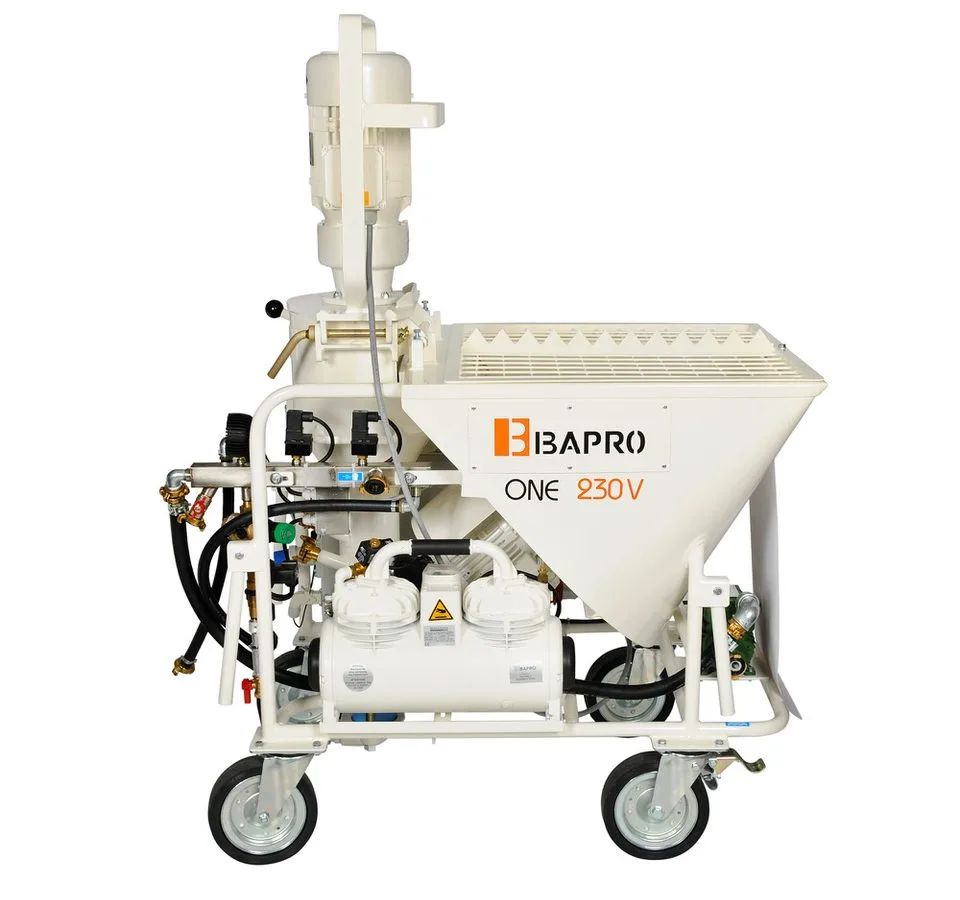

Agregat Tynkarski BAPRO one 230V

Typowy przypadek to obiekt bez rozdzielni budowlanej: mieszkanie, kamienica, dom w stanie wykończeniowym, budynek przebudowywany w trakcie użytkowania. Agregat na 400 V oznacza tam tymczasowe przyłącze albo agregat prądotwórczy – ta maszyna rusza z gniazda, które już jest.

Drugi przypadek to ekipy pracujące na zmiennych materiałach: płynna regulacja obrotów pozwala dobrać prędkość natrysku do rodzaju zaprawy, bez zmiany pompy. Jeśli w planie są mokre masy z wiaderka lub betoniarki, lepszym wyborem jest wersja 230 V STRONG MAX.

Podstawowy zakres to fabrycznie suche mieszanki do zastosowania maszynowego:

• tynki gipsowe i wapienno-gipsowe,
• tynki cementowo-wapienne, cementowe i wapienne,
• tynki podkładowe (obrzutki), lekkie i modernizacyjne,
• płynne jastrychy,
• zaprawy klejowe,
• materiały ogniotrwałe.

Część prac wymaga doposażenia. Do mas podłogowych i podkładów samopoziomujących potrzebne są pompa SIŁA MAX wylewka, mieszalnik BAPROMIX i wąż 35 mm. Do gładzi, tynków elewacyjnych i kleju – pompa SIŁA MAX green.

Suchą mieszankę wsypuje się do zasobnika przez kratę z zębnikiem; osłona przeciwpyląca ogranicza pylenie. Koło podawcze z własnym motoreduktorem dozuje materiał do kolumny.

Armatura z przodu maszyny podaje wodę: zawór elektromagnetyczny otwiera przepływ na czas pracy, reduktor trzyma stałe ciśnienie, a ilość wody ustawia się zaworem iglicowym i odczytuje z wodomierza – raz znalezione nastawienie da się powtórzyć następnego dnia. Instalacja musi dawać co najmniej 2,5 bara.

W kolumnie mieszadło łączy materiał z wodą, a pompa ślimakowa tłoczy zaprawę wężem. W lancy zaprawa spotyka sprężone powietrze i wychodzi dyszą stożkową 12 mm. Natrysk prowadzi się zaworem powietrza przy lancy – to on uruchamia i zatrzymuje podawanie razem z kompresorem.

Napęd

Motoreduktory NORD 6,05 kW (wykonanie BAP01) i 0,61 kW (BAP02) mają utwardzone wały, wzmocnione łożyska i zoptymalizowane przełożenia – maszyna wytrzymuje całodzienną pracę z gęstymi mieszankami cementowymi, nie tylko z gipsem. Automatyczny odpowietrznik oleju reguluje ciśnienie oleju w przekładni i podnosi niezawodność napędu.

Czujnik przechyłu działa jak blokada: otwarcie osłony motoreduktora zatrzymuje napęd. Chodzi o sytuację, w której jeden pracownik czyści komorę mieszającą, a drugi z góry uruchamia maszynę zaworem powietrza.

Obrotami steruje falownik NORD SK500E z potencjometrem na panelu. Silniki startują z opóźnieniem – najpierw kompresor, pozostałe chwilę później – co ogranicza prąd rozruchowy.

Skrzynka sterownicza

Kaseta jest hermetyczna, uszczelniona gumą i zamykana na klucz, a na drzwiczkach nie ma przełączników – nie ma czego urwać przy wnoszeniu maszyny. Wewnątrz pracuje automatyka EATON. Gniazdo 16 A jest poziome, więc wtyk nie wyrywa się z panelu ani nie nadpala od niedociśnięcia.

Kompresor

Bezolejowy kompresor membranowo-tłokowy BAP230 zasysa 250 l/min. Taki zapas powietrza jest potrzebny przy ciężkich zaprawach cementowych – przy mniejszym wydatku spada jakość natrysku. Zintegrowany wyłącznik ciśnieniowy sprawia, że pracuje tylko w czasie natrysku, a obsługa to wymiana dwóch wkładów filtracyjnych bez narzędzi. Waży 23 kg i zdejmuje się z półki na czas transportu.

Układ wodno-powietrzny

Reduktor ciśnienia, zawór elektromagnetyczny, zawór iglicowy, wodomierz, manometr i dwa wyłączniki ciśnieniowe to osobne podzespoły na śrubunkach. Awaria jednego z nich oznacza wymianę tego elementu, a nie całego bloku – inaczej niż w konstrukcjach z jednym zintegrowanym modułem. Moduł, na którym osadzona jest armatura, wykonano ze stali nierdzewnej, więc w miejscu stałego kontaktu z wodą nie pojawia się korozja.

Filtracja wody jest podwójna – sitko przy przyłączu i sito w reduktorze – a oba filtry siatkowe łatwo się wyjmuje i przemywa.

Pompa ślimakowa

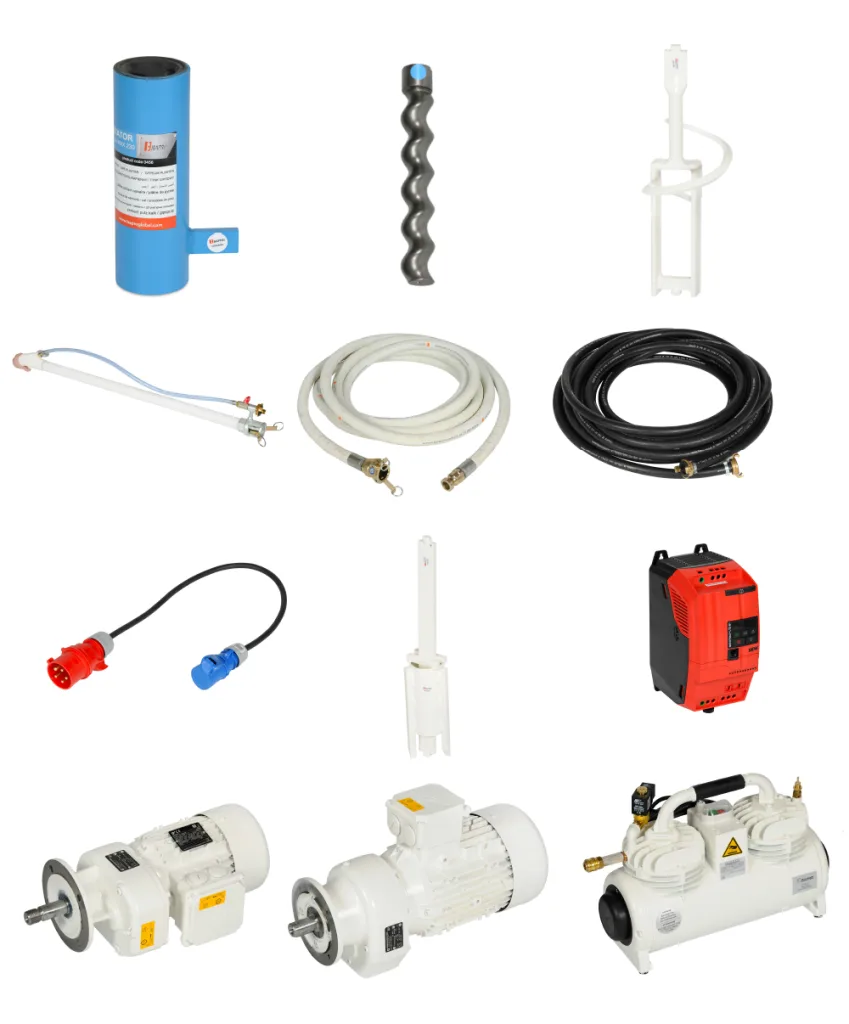

W standardzie pracuje zestaw BAPRO SIŁA MAX 230: stator bezobsługowy, z płetwą, i rotor pełny, o wydajności 24 l/min przy 400 obr./min, do tynków gipsowych, cementowo-wapiennych i cementowych. Zestaw jest przewidziany do intensywnej eksploatacji, a płaszcz pompy mocują szpilki, więc parę stator–rotor wymienia się na budowie, bez rozbierania maszyny.

Rama i mobilność

Kolumnę mieszającą można ściągnąć i odchylić, a cztery uchwyty z pełnego pręta pozwalają dwóm osobom przenieść maszynę. Koła są przykręcone płaszczyznowo, nie osadzone na trzpieniu – przy znoszeniu po schodach koła na trzpieniu łatwo uszkodzić, zwłaszcza przy pełnym zasobniku, a mocowanie płaszczyznowe to ryzyko eliminuje. Zasyp na wysokości 90 cm oznacza, że worek podnosi się nisko.

Akcesoria

Wąż materiałowy 25 mm na 40 bar ma złącze camlock męskie obrotowe: przy zmianie kąta pracy nie trzeba go przekładać ani obwijać i nie załamuje się w miejscu wyjścia. Biały kolor ogranicza nagrzewanie zaprawy w środku. Lanca 100 cm ma zawór włącz/wyłącz, główkę kątową i wymienną dyszę gumową 12 mm.

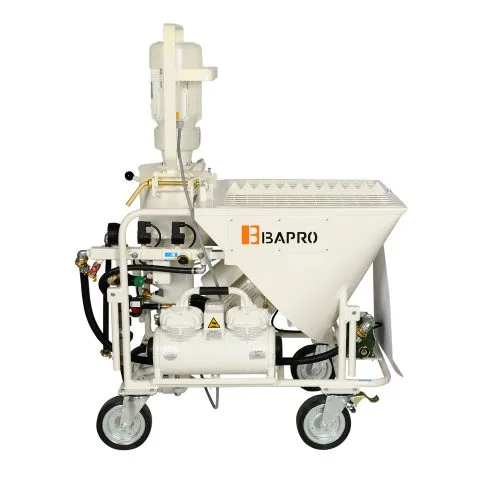

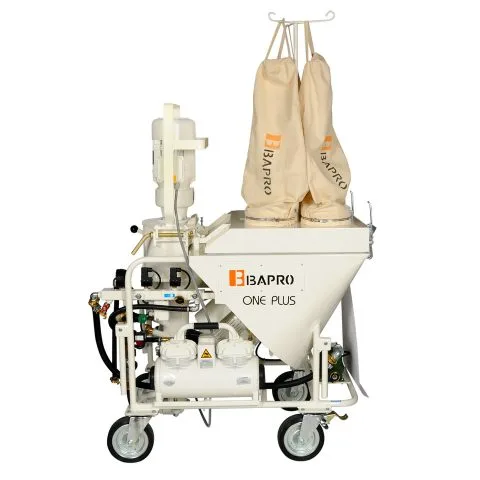

Wobec wersji 400 V (one 400 V, one PLUS, one MAX, one STRONG MAX) różnica działa w obie strony. One 230 V pracuje z jednej fazy przy bezpieczniku B20 i tylko rodzina 230 V ma płynną regulację obrotów. Płaci się za to zasięgiem: do 30 m wobec 50 m. Inne jest też przyłącze (16 A zamiast 32 A) i kompresor (BAP230 zamiast BAP400). Moduł ze stali nierdzewnej jest tu standardem, a w rodzinie 400 V tylko w one MAX i STRONG MAX.

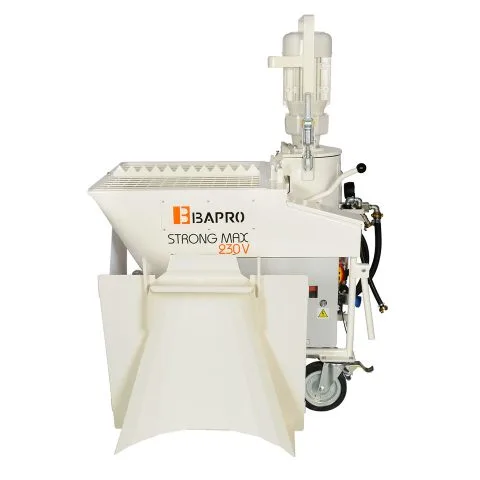

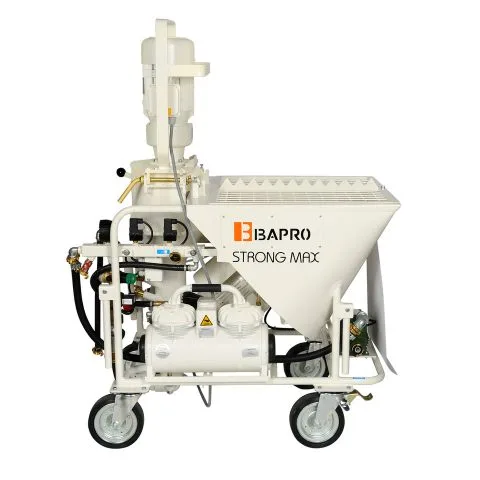

BAPRO one 230V STRONG MAX ma to samo zasilanie, ale też opatentowany wybór trybu pracy między mieszarko-pompą a pompą oraz adapter zasypu materiału – obsługuje dzięki temu masy z wiaderka i zaprawy z betoniarki. W standardzie ma ponadto pompę wody i dłuższe węże: materiałowy 15 m i powietrzny 16 m.

Czy naprawdę wystarczy zwykłe gniazdo 230 V?

Tak, przy zabezpieczeniu B20. Gniazdo przyłączeniowe maszyny ma 16 A i 3 piny. Można ją też podłączyć do gniazda siłowego 400 V 32 A – zajmie wtedy jedną fazę.

Co, jeśli na budowie jest słabe ciśnienie wody?

Wyłącznik ciśnieniowy blokuje rozruch poniżej 2,5 bara, żeby maszyna nie mieszała zaprawy o przypadkowej konsystencji i nie zapchała kolumny. Przy niestabilnym ciśnieniu dostępna jest opcjonalna pompa wody, zasilana z gniazda maszyny.

Czy można pracować z silosu?

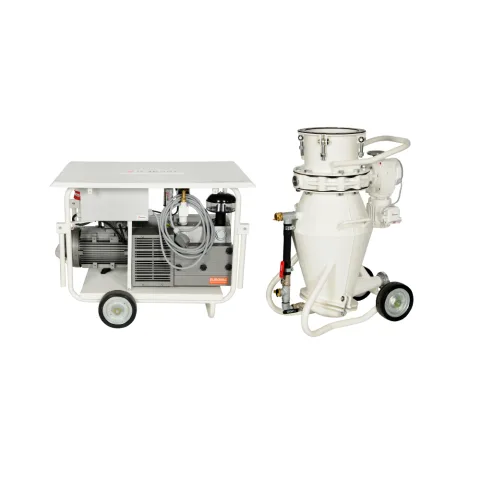

Tak, po doposażeniu w pokrywę przeciwpyłową z workami filtracyjnymi. Materiał podaje wtedy pneumatyczny podajnik zapraw BAPRO, a sonda napełnienia prowadzi dosypywanie.
